Xiaomi mijia 3.5k 360 panoramic camera

Управляющее приложение

IP камера Xiaomi 1080p Smart Mijia 360 управляется через приложение «Экосистема Умный дом Мi Home». К сожалению, приложение не лишено недостатков, ориентировано на Китай, и плохо переведено даже на английский.

Для управления только камерой оно избыточно, так как предоставляет комплекс функций управления всеми устройствами экосистемы, даже если они не установлены.

Чтобы подключить камеру Xiaomi Mijia 360 к управлению, после установки и активации приложения необходимо выбрать в нем указанное устройство. На экране появится изображение места вокруг точки установки, которое ip камера передает в смартфон. С помощью интерфейса приложения объектив камеры можно разворачивать, менять фокусировку, делать снимки, записывать трансляцию видео, перекачивать записанное ранее видео с флеш-карты устройства на внешний носитель, а также устанавливать двухстороннюю связь.

Производитель прямо запрещает двигать объектив камеры рукой, и предписывает поворачивать его только при помощи электродвигателей привода, управляя углом поворота через приложение. Можно задать базовое расположение объектива под требуемыми углами, и возвращать камеру в это положение одним касанием экрана смартфона.

Индикация светодиода

Светодиод показывает четыре состояния гаджета Xiaomi Mijia 360 Home Camera 1080p:

  1. Постоянный синий цвет — устройство работает штатно.
  2. Светодиод мигает синим цветом — ошибка выхода в сеть.
  3. Светодиод быстро мигает оранжевым цветом — поиск связи.
  4. Светодиод медленно мигает оранжевым цветом — Xiaomi Mijia Smart IP Camera обновляется.

Настройка камеры Xiaomi Mijia сводится к включению в сеть, и последующем «привязывании» камеры наблюдения Xiaomi 360 в авторизованном приложении.

Сразу после включения устройства светодиод мигает оранжевым цветом (состояние 3), а затем, после подключения к роутеру, становится синим. Синий светодиод сигнализирует, что Xiaomi Mijia Smart Camera находится в сети, и гаджет готов к работе.

Базовые характеристики и комплектность камеры Xiaomi Mijia 1080p

IP-камера Xiaomi Mijia 1080p конструктивно представляет собой сферу из ударопрочного пластика, укрепленную на подставке, с возможностью вращения. Основание подставки можно закрепить на любой поверхности — на выступе, на потолке, на полу, на стене, установить на открытой мебельной полке, или на столе.

Объектив камеры приводится в движение двумя малошумящими электродвигателями в двух направлениях:

  • перпендикулярно относительно плоскости подставки;
  • параллельно плоскости подставки, вращая сферу вокруг оси.

Низкий уровень шума электродвигателей привода устройства Xiaomi Mijia 360 1080p позволяет осуществлять наблюдение за событиями, происходящими в зоне контроля скрытно, так как на слух обнаружить наличие включенной камеры, и факт сопровождения ею движущегося объекта, невозможно.

Для высококачественной видеосъемки в ночное время смарт-камера Xiaomi Mijia 360 1080p оснащена устройством инфракрасной подсветки.

Выше и ниже объектива находятся светодиодный индикатор состояния устройства и микрофон. Под объективом смонтирован стандартный слот, позволяющий установить карту памяти, а на подставке имеется гнездо типа microUSB для подключения питания, и кнопка перезапуска. Питание на устройство подаётся через порт USB от любого источника: или от сетевого блока питания, или от внешней батареи powerbank, или от компьютера. Собственный аккумулятор в гаджете не предусмотрен.

На противоположной от объектива камеры стороне сферы смонтирован динамик. Режим двусторонней связи позволяет поговорить с находящимися в поле зрения камеры людьми, или управлять находящимися в помещении устройствами, если в них предусмотрены голосовые команды.

Параметр Характеристика
Общие параметры
Угол обзора неподвижного объектива 110 °
Поворот объектива параллельно основанию 360 °
Поворот объектива перпендикулярно основанию 96 °
Ночная съемка Есть, 6 ИК-ламп
Фиксация даты в записи Есть
Микрофон Есть
Динамик Есть
Датчик движения Есть
Включение записи По тревоге,

По расписанию,

По команде

Крепление Подставка, к стене, к потолку
Корпус Пластик SABIC, белый
Вес 240 гр.
Габариты 118×78×78 мм
Оптика и матрица
Зум Цифровой ×4
Апертура F 2.1
Матрица CMOS, 2 MPx
Разрешение видео 1920×1080 Full HD
Сжатие видео H.265
Интерфейсы
Слот для карты памяти microSD Есть, карта до 64 ГБ
Питание microUSB
Беспроводная связь WiFi 802.11b/g/n
Процессор Ambarella S2LM
Производитель Китай
Гарантия 1 год
Цена устройства в 2020 году 2500–3500 руб.

Характеристики

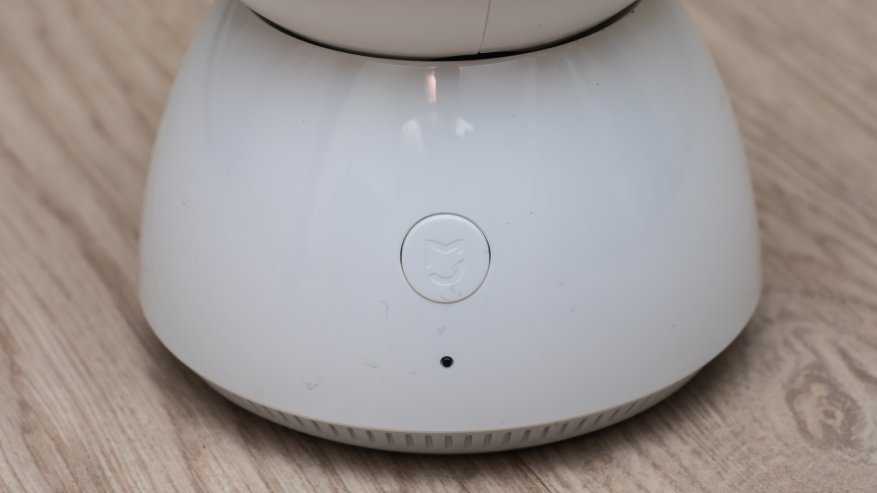

В передней части расположена кнопка с логотипом Mijia

Основные параметры видеокамеры:

  • скорость вращения — 90° в секунду;
  • фокусное расстояние — 3,6 мм;
  • температура эксплуатации — от 10 до 50°С;
  • максимальное разрешение видео — 1980*1024.

Общие

Камера совместима с мобильными телефонами или планшетами, работающими под управлением операционной системы Android версии 4.0 и выше. Реализована поддержка оборудования Apple с системой iOS версии 8.0 и выше. В конструкции предусмотрен контроллер Bluetooth версии 4.0.

Внешний вид и габариты

За счет использования ударопрочного пластика SABIC удалось обеспечить прочность конструкции и снизить вес изделия (до 0,25 кг).

Корпус изделия состоит из 2 элементов — основания в виде усеченного конуса и шаровидной поворотной части. Объектив камеры установлен внутри поворотной секции, по бокам симметрично расположены кольцевые решетки динамиков.

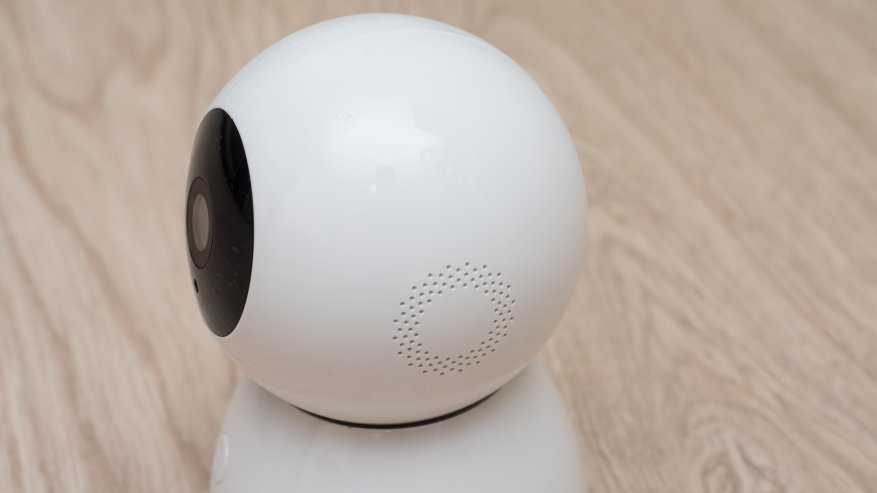

По бокам находятся динамики

Пластиковый корпус оборудования имеет размеры:

  • высота — 118 мм;
  • диаметр — 80 мм.

Память и процессор

Оборудование оснащается процессором ARM Cortex-A9, разработанным компанией Ambarella. Чип имеет тактовую частоту 720 МГц, поддерживаются алгоритмы сжатия и декодирования видеосигнала H264 и H265. Процессор изготовлен по 28-нанометровому технологическому процессу, позволившему снизить энергопотребление и нагрев при работе. Контроллер поддерживает съемку отдельных фотографий разрешением до 5 Мп.

В конструкции камеры предусмотрен отдельный звуковой контроллер Realtek ALC 5680, поддерживающий функцию распознавания голоса.

Встроенная память в конструкции камеры не предусмотрена. Для хранения отдельных кадров и роликов используется карта стандарта microSD емкостью до 64 Гб (отформатированная в соответствии с требованиями FAT32). Для обеспечения надежной работы рекомендуется использовать накопители, соответствующие Class 10 и выше.

Связь

Пример передачи видео

Для связи используется встроенный контроллер Wi-Fi стандарта IEEE 802.11 b/g/n. Оборудование работает на частоте 2,4 ГГц, заявлена поддержка частотного диапазона 5,0 ГГц. Реализована поддержка работы камеры в составе системы Smart Home. Пользователю не требуется включать устройство беспроводной связи, блок активируется в момент подачи питания. Транслируемый сигнал кодируется при помощи алгоритмов WEP, WPA и WPA2.

Аудио. фото, видео

Угол обзора объектива составляет 109°, подвижная конструкция обеспечивает круговую съемку. Корректировка положения объектива по вертикали обеспечивает захват пространства между полом и потолком. Оборудование записывает видеоролики стандарта 1080р (1920*1080 точек) при частоте смены кадров до 19 FPS, поддерживается 4-кратный цифровой зум.

В конструкции объектива используется матрица ON Semiconductor CMOS 1/2.7 (диафрагма F 2.1).

Камера обеспечивает съемку объектов, расположенных на расстоянии до 6 м. Датчик движения распознает подвижные элементы на дистанции до 4 м.

Акустический контроллер поддерживает алгоритм активного подавления шумов DSP.

Питание

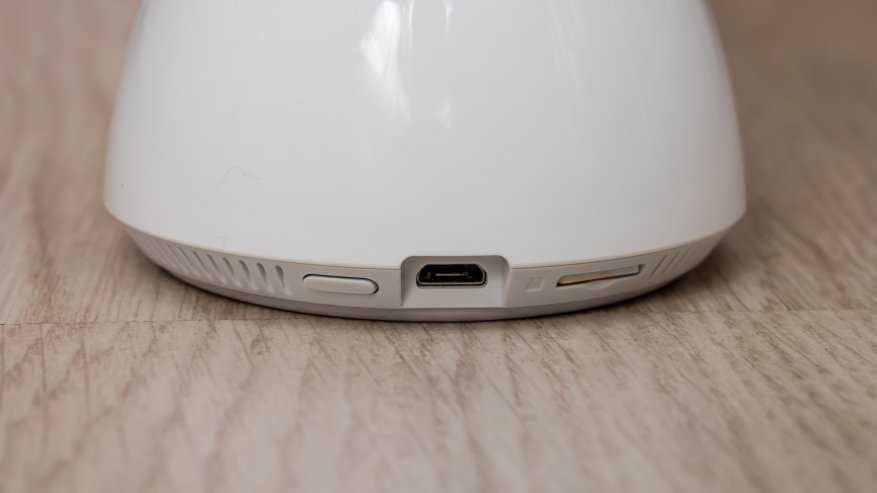

Сзади внизу находятся разъем micro USB, кнопка Reset, и слот для micro SD карты

Для подачи питания используется шнур длиной 1800 мм с разъемом USB Micro, который подсоединяется к адаптеру. Трансформатор обеспечивает подачу тока напряжением 5 В (сила тока до 1 А).

Для коммутации адаптера к бытовой сети переменного тока потребуется переходник с американского стандарта на европейский.

Кабель прокладывается от розетки к месту установки камеры, допускается удлинение шнура. При естественном освещении камера потребляет мощность 2 Вт, включение инфракрасной подсветки увеличивает энергопотребление до 3 Вт.

Дополнительно

Предусмотренный ночной режим работы камеры поддерживается работой 9 инфракрасных диодов, излучающих свет с длиной волны 940 нм. Светодиоды обеспечивают дальность съемки на расстоянии до 6 м.

Чувствительный микрофон используется как датчик, позволяя включить запись при регистрации постороннего шума в помещении. При обнаружении движения в помещении на сотовый телефон владельца поступает уведомление, и передается ролик, позволяющий оценить ситуацию.

Функционирование смарт-камеры в различных режимах

Устройство программируется для нескольких режимов работы, которые можно произвольно комбинировать, включать и отключать.

  1. Базовый режим — круглосуточное видеонаблюдение с записью, или без записи. В этом режиме камера или ведет непрерывное круглосуточное сканирование, или включается и выключается по расписанию, заданному владельцем. Видео записывается на карту памяти, или транслируется по каналу WiFi через роутер в сеть. Предусмотрена возможность удаленно включать и выключать камеру вручную, а также вращать её в желаемом направлении, используя приложение.
  2. Тревожный режим — камера автоматически включается, если датчик движения детектирует перемещение в контролируемой зоне. В этом случае камера записывает короткое видео, продолжительностью 10 секунд, и передает видео владельцу, вместе с тревожным сигналом, в виде push-уведомления, через приложение, установленное в смартфоне владельца.
  3. Режим конференции, или двухсторонней связи. Камера будет передавать видео окружающей обстановки и звуки из помещения владельцу, а голосовые сообщения владельца воспроизводить через встроенный динамик, позволяя хозяину устройства виртуально присутствовать в помещении.

Расписание включения/отключения камеры, чувствительность к датчику движения, режим двухсторонней связи, ручное управление — устанавливаются через фирменное приложение  производителя Mi Home.

Просмотр трансляции через компьютер

Задача просмотра видео и управления блоком камер через стационарный пульт может возникнуть, например, при оснащении этими камерами офиса и выводе изображений от всех гаджетов в караульное помещение. Но управляющее приложение не предназначено для установки на стационарный компьютер или ноутбук.

Сторонними программистами создана программа, работающая с камерами, обеспечивая их вращение, включение, и запись изображения на жесткий диск.

Также можно обеспечить доступ к камере через эмулятор ОС Андроид, установленный на компьютер.

Другой вариант записи на стационарное устройство — открыть общий доступ к разделу на жестком диске компьютера, и записывать туда видео через приложение на смартфоне, указав сетевой диск в качестве целевого места для сохранения. Таким методом можно сделать запись трансляции онлайн, и скопировать существующие файлы с флеш-карты камеры.

Настройки камеры

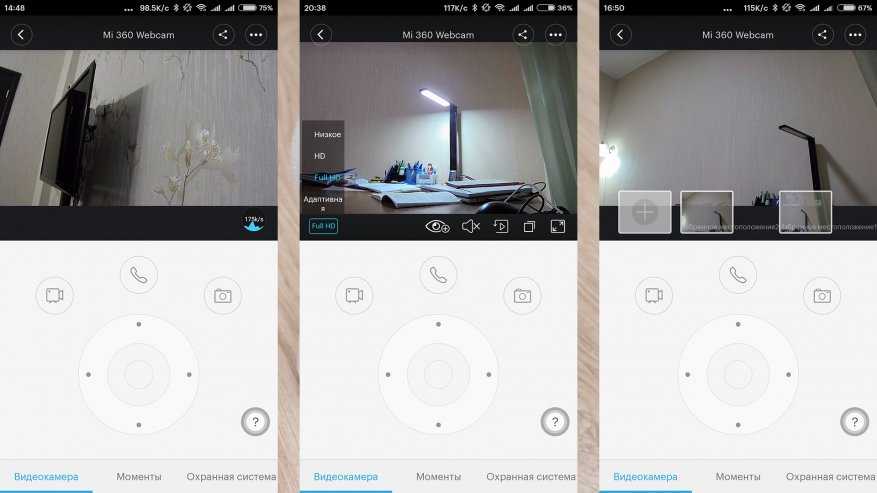

Всевозможные настройки камеры

Подключение камеры Mijia 360 1080p возможно к оборудованию с установленным программным обеспечением MiHome (). При инсталляции утилиты указывается месторасположение материковый Китай, при выборе другого параметра подключить камеру не получится. После подключения питания камера автоматически калибруется, совершая полный поворот в горизонтальной плоскости. Затем осуществляется калибровка в вертикальном направлении, после окончания процедуры транслируется уведомление о готовности к подключению (на китайском языке).

Пользователь должен открыть диалоговое окно утилиты MiHome, а затем найти оборудование в списке доступных устройств (появляется автоматически). После нажатия на иконку с изображением камеры необходимо назначить сеть Wi-Fi с указанием пароля для доступа. На экране смартфона отобразится QR-код, который следует считать при помощи объектива Mijia 360 (оборудование не распознает смартфоны, оснащенные дисплеем диагональю менее 5 дюймов).

После сопряжения с устройством утилита MiHome активирует плагин для работы с камерой. Пользователь может выбрать требуемое разрешение видеосигнала (4 варианта) и отключить запись звукового сопровождения. Предусмотрена возможность прокрутки снятого материала, вывода изображения на полный экран.

Изделие поддерживает повторную принудительную калибровку, имеется функция сна и режим записи при обнаружении движения в помещении (по сигналу от встроенного датчика).

Диалоговое окно позволяет вручную корректировать направление съемки. Для изменения угла используются отдельные стрелки направлений, допускается выбрать объект съемки смещением центрального круга в нужном направлении.

Пользователь может увеличить изображение, выполнив стандартное движение пальцами по сенсорному экрану смартфона. Предусмотрен режим отправки уведомлений на телефон владельца (например, при обнаружении движения в помещении).

Рекомендации по использованию

Стандартный плагин камеры предназначен для китайского рынка, поэтому рекомендуется заменить утилиту на доработанную версию с поддержкой русского языка.

Информация, сохраненная на сервере Xiaomi, автоматически удаляется спустя 7 суток. Если существует необходимость длительного хранения информации, то рекомендуется сразу переносить ролики на отдельный накопитель или жесткий диск компьютера.

Оборудование способно работать в режиме Webcam, но видео передается только от объектива камеры к принимающему телефону. Для активации функции необходимо нажать и удерживать кнопку на корпусе, после подачи гудка клавиша отпускается. Вызов передается на смартфон, зарегистрированный как управляющее оборудование. На экране отобразится иконка приглашения в видео-чат.

Если пользователь запрограммировал запись на накопитель, то на нем создается папка XiaoBaiFang. Записываемые ролики имеют продолжительность 10 секунд, прошивка камеры создает папки на каждый час записи, в названии разделов указывается дата и время съемки.

Описание камеры

Оборудование Xiaomi Mijia 360 оснащается пластиковым корпусом белого цвета. В нижней части установлена кнопка питания, рядом с которой выполнено отверстие для чувствительного микрофона.

На задней части основания предусмотрено гнездо стандарта micro USB для подсоединения кабеля питания. По бокам от штекера находятся разъем для накопителя стандарта microSD и специальная кнопка, сбрасывающая настройки оборудования к заводским параметрам.

Разработчики не предусмотрели специальных точек крепления оборудования, изделие устанавливается на полку.

Для удержания используется резиновое кольцо, расположенное на нижней части основания. Корректировка угла расположения объектива осуществляется электрическим приводом, для управления оборудованием используется контроллер Wi-Fi, работающий на частоте 2,4 ГГц.

Особенности

В конструкции оборудования предусмотрен контрольный светодиод, позволяющий определить состояние камеры по цвету свечения. Шаровая головка с камерой может поворачиваться на 360 градусов в горизонтальном направлении и на 85 градусов по вертикали.

Ночная подсветка

Изделие позволяет вести съемку в темном помещении, для подсветки рабочей зоны используются встроенные инфракрасные светодиоды. Дополнительной особенностью конструкции является возможность передачи видеосигнала на управляющий смартфон, речевой контент транслируется в двух направлениях.

Упаковка и комплектация

Камера упакована в коробку прямоугольной конфигурации, выполненную из плотного картона белого цвета. На фронтальной части тары нанесено изображение устройства, на тыловой плоскости коробки имеется наклейка с описанием технических параметров изделия.

Внутри коробки располагается вкладыш из вспененного полиуретана, предотвращающий смещение панорамной камеры Xiaomi при перевозке.

Помимо самой камеры в набор входит адаптер питания с плоскими контактными штырями (американского формата) и соединительный шнур. Отдельный блок управления в состав набора не входит, управление осуществляется при помощи компьютера или смартфона, на котором установлена утилита MiHome. В наборе имеется инструкция на китайском языке, часть продавцов самостоятельно комплектует набор дополнительной документацией, переведенной на русский язык.

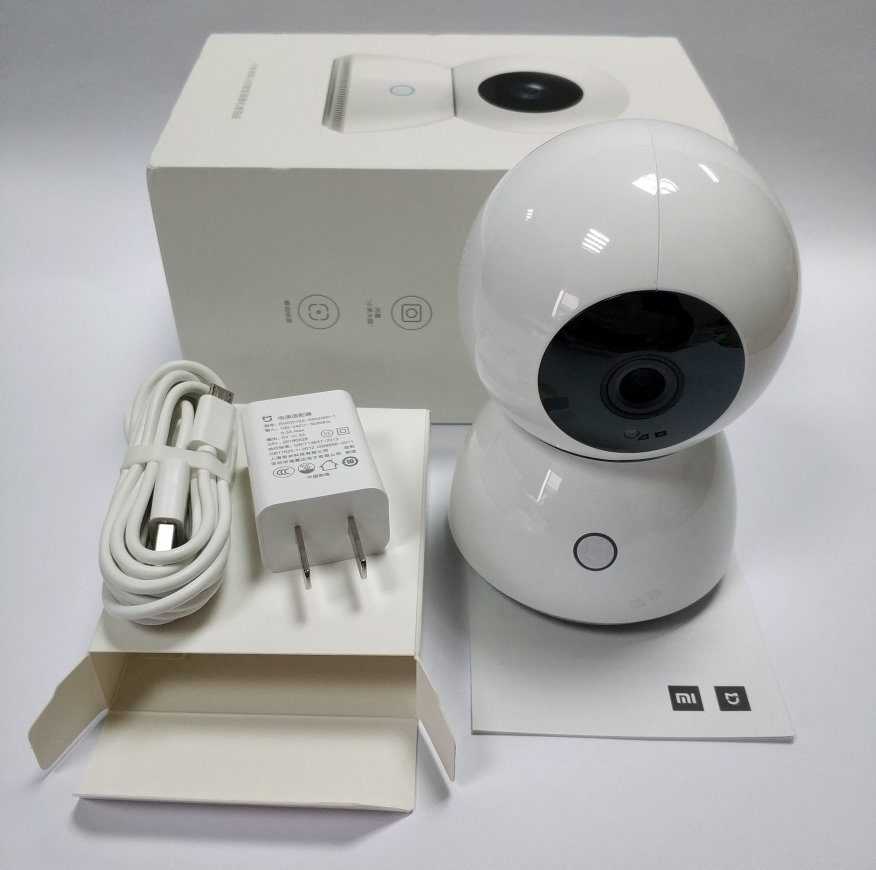

Комплектация камеры
